Dlaczegopianka przewodzącapowinna być używana do pakowania elementów elektronicznych?

Dzieje się tak głównie dlatego, że w życiu występujeniewidzialne zjawisko fizyczne"statyczna elektryczność". Elektryczność statyczna spowoduje uszkodzenie komponentów i części, co zwiększy obciążenie eksploatacyjne fabryki elektroniki.

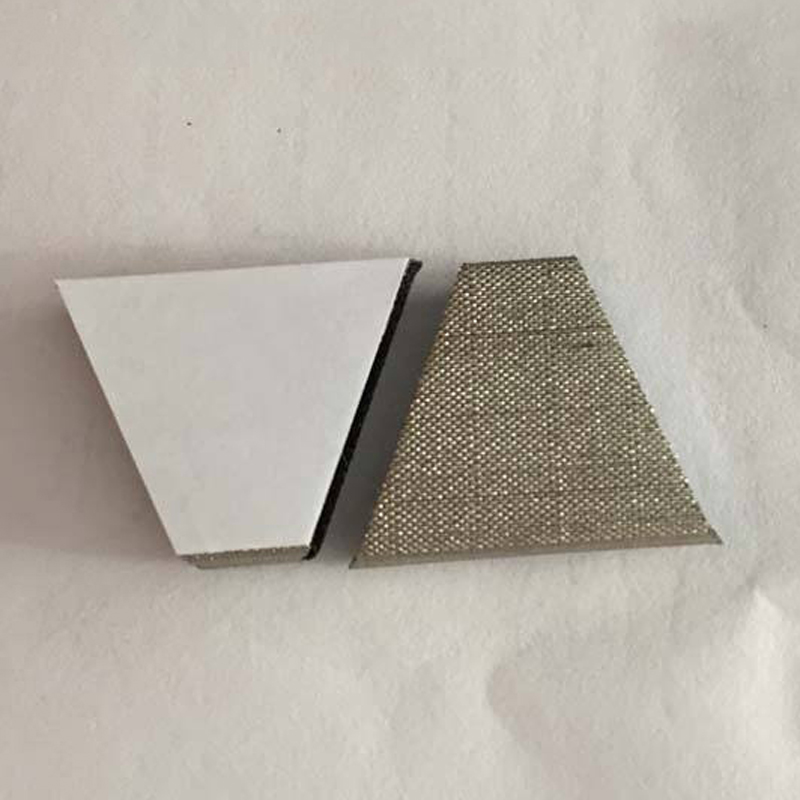

Antystatyczna pianka EVA to zamknięta-komórkowa pianka. W procesie formowania pianki EVA, przewodzący proszek węglowy jest dodawany i formowany przez formowanie i spienianie.-

Cechy:

1. Doskonałe działanie antystatyczne: starzenie antystatyczne jest trwale anty

statyczne,na którenie ma wpływu sucha wilgotność otoczenia;--2. Doskonała amortyzacja i amortyzacja:niezależne i gęste zamknięte komórki;-

3. Doskonała przewodność elektryczna: wartość indeksu elektrostatycznego wynosi 104

109Ω

sq;

-4. Odpornośćna wysoką temperaturę: opóźniacz płomienia;/

5. Odporność chemiczna: odpornośćna rozpuszczalniki organiczne, kwasy, zasady itp .;

6. Brak korozji chemicznej: brak korozji komponentów i opakowania;

7. Izolacja cieplna, izolacja akustyczna, odpornośćna zużycie,niełatwe donoszenia;

8. Dobra wydajność przetwarzania wtórnego, łatwa do kształtowania. Dobra odpornośćna ściskanie i zużycie.

use:

Linia produkcyjna do produkcji ekranów ciekłokrystalicznych telefon komórkowy, terminal 3G, komputer

w szczególnościnotebook, elementy optoelektroniczne, obrót warsztatowy PCB i transport produktów elektronicznych które są podatnena elektryczność statyczną.

/
